Chapter 09

IIR の実装構造と数値的な注意点

同じ伝達関数\(H(z)\)でも、計算の組み方（構造）は複数あり、無限精度なら等価だが有限精度（浮動小数点・固定小数点）では性能が変わる。

1. 直接形 I (Direct Form I)

差分方程式をそのまま実装した形:

\[ y[n] = \sum_{k=0}^{M} b_k x[n-k] - \sum_{k=1}^{N} a_k y[n-k] \]

x[n] ──┬─── b0 ──→(+)──────────────┬──→ y[n]
     [z⁻¹]         ↑               [z⁻¹]
       ├─── b1 ──→(+)←── -a1 ───────┤
     [z⁻¹]         ↑               [z⁻¹]
       └─── b2 ──→(+)←── -a2 ───────┘
   （入力側の遅延線）   （出力側の遅延線）

前半（\(b_k\)側）= 零点を作る FIR 部、後半（\(a_k\)側）= 極を作るフィードバック部。
遅延メモリが\(M + N\)個必要（入力履歴と出力履歴を別々に持つ）。
素直で頑健。固定小数点オーディオでは今でも定番。

2. 直接形 II (Direct Form II) — 遅延メモリの節約

導出

\(H(z)\)を「フィードバック部 → FIR 部」の縦続として書き直す:

\[ H(z) = \underbrace{\frac{1}{1 + \sum_{k=1}^N a_k z^{-k}}}_{H_1(z)} \cdot \underbrace{\sum_{k=0}^M b_k z^{-k}}_{H_2(z)} \]

畳み込みの可換性・結合性（03 章で導出）より、\(H_2 \cdot H_1\)の順でも\(H_1 \cdot H_2\)の順でも全体は同じ。そこで先にフィードバック部\(H_1\)を通すことにし、中間信号を\(w[n]\)とする:

\[ W(z) = H_1(z) X(z) \Longleftrightarrow w[n] = x[n] - \sum_{k=1}^{N} a_k w[n-k] \]

\[ Y(z) = H_2(z) W(z) \Longleftrightarrow y[n] = \sum_{k=0}^{M} b_k w[n-k] \]

2 つの式はどちらも\(w\)の過去値だけを参照する。よって遅延線は\(w\)用の 1 本（\(\max(M, N)\)個）で済む。これが直接形 II（canonical form: 最小遅延数の意味で正準形）。

x[n] ──→(+)────┬──── b0 ──→(+)──→ y[n]
          ↑    [z⁻¹]           ↑
          │    w[n-1]          │
        (+)←─ -a1 ─┤├── b1 ──→(+)
          ↑    [z⁻¹]           ↑
          │    w[n-2]          │
          └── -a2 ─┴─── b2 ────┘

注意

直接形 II は中間信号\(w[n]\)に極の共振がフィルタされずに直撃するため、 内部でオーバーフローしやすい（入力・出力が小さくても\(w\)が大きくなり得る）。浮動小数点では通常問題ないが、固定小数点では直接形 I か転置形が選ばれることが多い。

転置形 (Transposed Direct Form II)

信号の流れをすべて逆向きにし、分岐と加算を入れ替えても伝達関数は変わらない（転置定理）。得られる転置形 II は浮動小数点実装で最も広く使われる:

\[ \begin{aligned} y[n] &= b_0 x[n] + s_1[n-1]\\ s_1[n] &= b_1 x[n] - a_1 y[n] + s_2[n-1]\\ s_2[n] &= b_2 x[n] - a_2 y[n] \end{aligned} \]

（biquad の場合。状態変数\(s_1, s_2\)の 2 個だけで済み、数値特性も良好。 SciPy の lfilter や多くのオーディオライブラリの内部実装がこれ。）

3. 縦続形(biquad カスケード) — 高次 IIR の標準実装

なぜ高次を 1 つの直接形で実装してはいけないのか

\(N\)次の分母多項式\(1 + a_1 z^{-1} + \cdots + a_N z^{-N}\)の根（極）の位置は、係数の微小誤差に対して次数が上がるほど極端に敏感になる。

直感的な理由: 多項式の根は係数の複雑な非線形関数であり、高次では「係数が 0.1% ずれただけで根が大きく動く」悪条件が生じる（Wilkinson 多項式が有名な実例）。特に IIR では極が単位円ギリギリに配置されがちなので、係数の量子化（例: float32 への丸め）で極が単位円の外に押し出されて発振する事故が起きる。

解決: 2 次ずつに分けて縦続する

\(H(z)\)を極・零点の共役対ごとに biquad へ分解する:

\[ H(z) = G \prod_{i=1}^{\lceil N/2 \rceil} \frac{b_{0i} + b_{1i} z^{-1} + b_{2i} z^{-2}}{1 + a_{1i} z^{-1} + a_{2i} z^{-2}} \]

（03 章の結合性より、縦続接続の全体特性は各段の積。分解は数学的に厳密に等価。）

各 biquad の係数はその段の 1 対の極だけを決めるので、量子化誤差の影響がその段に局所化される。
2 次の極位置は係数から直接読める（06 章:\(|p|^2 = a_2\),\(2\mathrm{Re}(p) = -a_1\)）ので、安定性の検査・保証（安定三角形）も段ごとに簡単。

実務の鉄則: 3 次以上の IIR は必ず biquad（+ 必要なら 1 次セクション）のカスケードで実装する。 SciPy で butter(8, ...) を使うときも output='sos'（second-order sections）を指定し、 sosfilt で流すのが標準プラクティス。output='ba' の高次係数は次数が上がると簡単に破綻する。

# 推奨パターン (SciPy)
from scipy.signal import butter, sosfilt
sos = butter(8, 1000, btype='low', fs=48000, output='sos')  # 8次 = biquad 4段
y = sosfilt(sos, x)

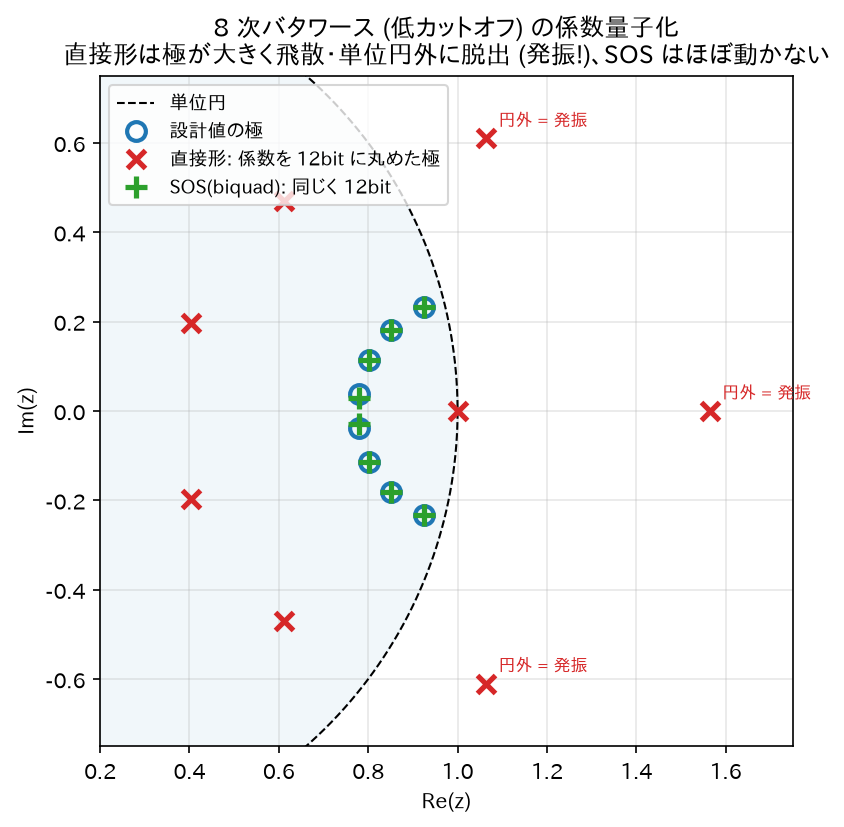

係数量子化: 直接形 vs SOS — 図: 8 次バタワース(低カットオフ)の係数を 12 bit に丸めた実験。直接形(赤 ×)は 8 次多項式の根の悪条件のせいで極が大幅に飛散し、3 個が単位円の外に出て発振する。同じ 12 bit でも SOS(緑 +)の極は設計値(青 ○)からほぼ動かない。

4. 量子化に起因する現象

(a) 係数量子化

設計した係数を有限ビットに丸めると極・零点が設計位置からずれる。 → 特性の変形、最悪の場合は不安定化。対策: biquad 分解、倍精度で設計、係数感度の低い構造。

(b) 丸め誤差の蓄積とリミットサイクル

各サンプルの積和演算で生じる丸め誤差は、FIR なら出力に一度混ざって終わりだが、 IIR ではフィードバックループを回って再入力され続ける。

固定小数点実装では、入力が 0 になった後も丸め誤差が自己再生して小さな発振が永久に残るリミットサイクルが起きることがある（例: 出力が …, +1LSB, −1LSB, +1LSB, … と振動し続ける）。対策: 誤差フィードバック（error feedback / noise shaping）、ディザ、浮動小数点の採用。

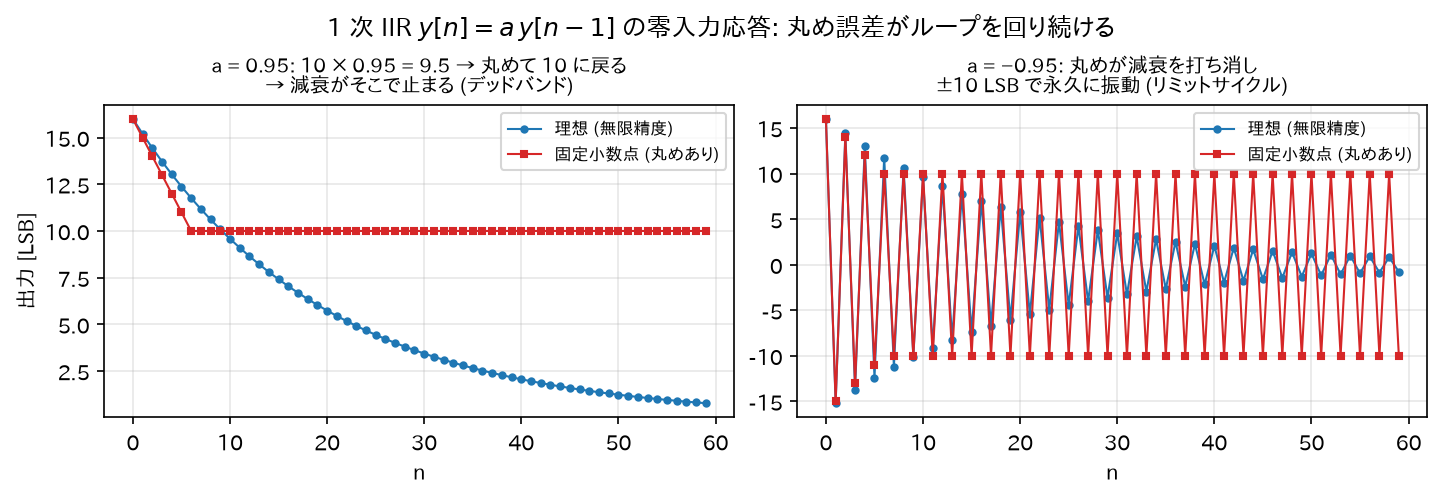

リミットサイクルの実験 — 図: 1 次 IIR の零入力応答を「毎サンプル LSB に丸める」固定小数点で計算した実験。理想(青)は 0 に減衰するが、固定小数点(赤)は左: 丸めが減衰を打ち消して途中で止まる(デッドバンド)、右: ±10 LSB の永久振動(リミットサイクル)に陥る。

(c) 極が単位円に近いときの一般的注意

カットオフがナイキストに比べて極端に低い（例:\(f_s = 48\)kHz で\(f_c = 20\)Hz）と、極が\(z = 1\)の至近距離に来て、\(1 - a\)型の係数が桁落ちする。 float32 では特性が崩れることがあり、倍精度状態変数や SVF（state variable filter）構造への置き換えが定石。

5. 実装チェックリスト

☐ 3 次以上は SOS（biquad カスケード）に分解したか
☐ 各段の係数が安定三角形の内側にあるか（\(|a_2| < 1\),\(1 \pm a_1 + a_2 > 0\)）
☐ 状態変数の初期化（ゼロクリア or 過渡応答対策）をしたか
☐ 係数を実行時に変化させる場合、変化中も安定か・ジップノイズは許容範囲か
☐ 固定小数点なら: 内部ワード長、オーバーフロー対策（飽和演算）、リミットサイクル対策
☐ 位相の非線形性がアプリケーション上問題ないか（問題なら FIR か零位相フィルタリング filtfilt を検討）

6. 学習のまとめ — IIR 理解の全体像

サンプリング(01)     : 信号を数列にする。周波数は ω=2πf/fs、意味があるのは 0〜π
複素指数(02)         : e^{jωn} は LTI の固有関数。フィルタ = 各周波数に複素倍率を掛ける装置
畳み込み(03)         : LTI は h[n] で完全記述。安定 ⟺ Σ|h| < ∞
DTFT(04)             : 周波数特性の定義。畳み込み ↔ 掛け算
Z変換(05)            : z⁻¹ = 1サンプル遅延。有理関数と部分分数展開が IIR の言語
伝達関数と極零点(06) : 差分方程式 ↔ H(z) ↔ h[n]。極 = 共振と余韻、零点 = ノッチ
                       安定 ⟺ 全極が単位円内
IIR本体(07)          : フィードバック → 無限の余韻。低次数で急峻な特性。biquad が実用単位
設計(08)             : アナログ理論(バタワース等) + 双一次変換(台形則、Ω=(2/T)tan(ω/2))
実装(09)             : SOS カスケード一択。量子化と極の感度に注意

これで「IIR フィルタとは何か・なぜ動くか・どう設計しどう実装するか」の一通りが、すべての式の導出付きで追えるようになっている。
